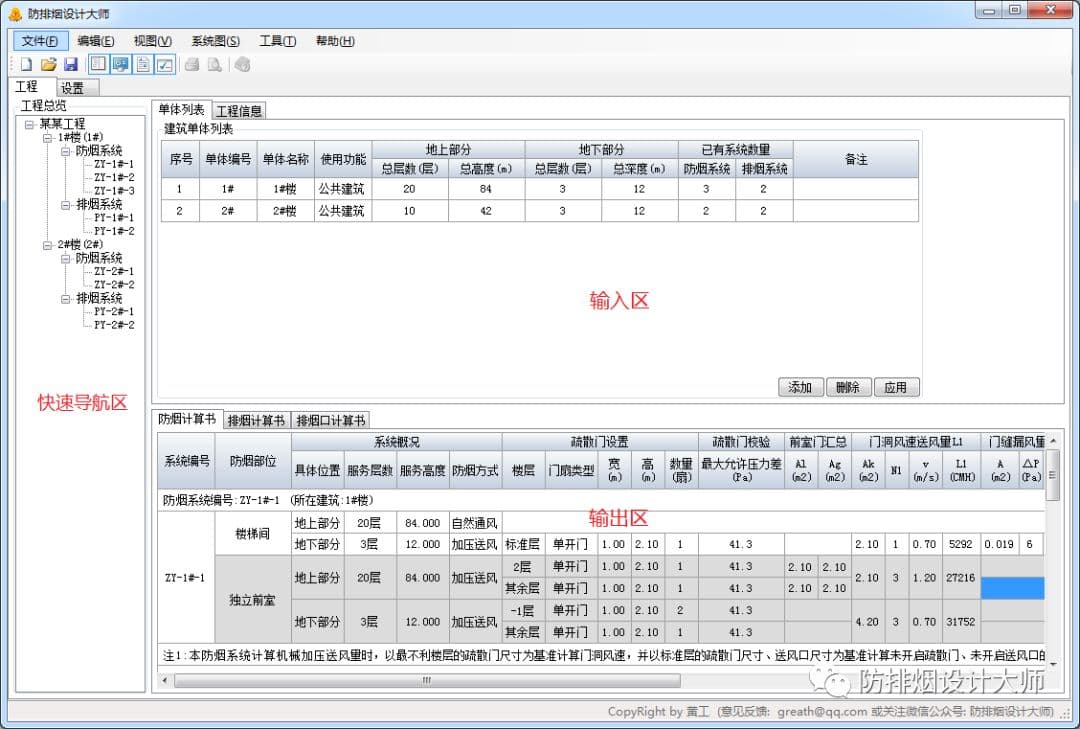

主界面由输入区、输出区、快速导航区以及菜单、工具栏组成。

图2.1 软件主界面

本界面主要用于设置工程信息和创建、设置单体信息。

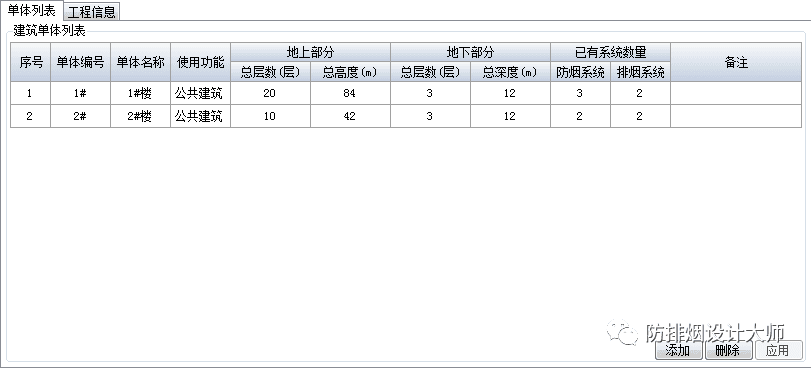

图2.2 工程概况界面

本界面提供工程的完整树状结构，同时也是软件各个功能的快速导航区，通过选中所需要编辑查看的对象，即可切换至相应的界面。

图2.3 工程总览界面

本软件将防烟楼梯间及其前室、合用前室作为一个整体系统考虑，通过"打钩"的方式确定楼梯间、前室的地上、地下部分是否设有机械加压送风。

• 软件自动计算其需要的门洞风速
• 对于楼梯间不送风、前室送风的情况，软件会在输入前室疏散门信息之后自动计算其风速
• 对于某些仅为地上或地下部分服务的楼梯间或前室，只需将其地下或地上部分的楼层数或服务高度设置为零即可

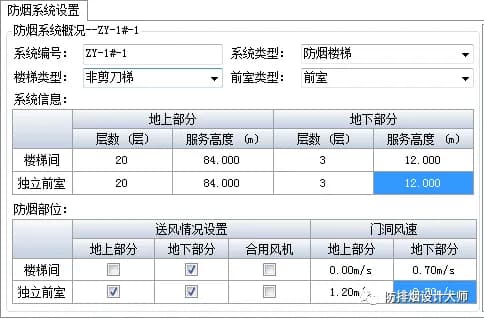

图2.4 防烟系统设置界面

为加快建模速度，本软件在每个防烟系统创建时，会按预先设置的规则（规则由用户根据需要调整），结合风速控制要求，自动计算楼梯间、前室加压送风口的尺寸和数量，并将其添加入系统内。

主要功能：

• 自动计算送风口尺寸和数量（图中所示所有疏散门、送风口均为自动生成）
• 支持双开门、子母门设置
• 自动计算疏散门最大允许压力
• 标准层与非标准层管理
• 支持"仅计门缝漏风"的特殊疏散门
• 自动提示所需送风口面积
• 可随时让软件自动生成符合要求的风口

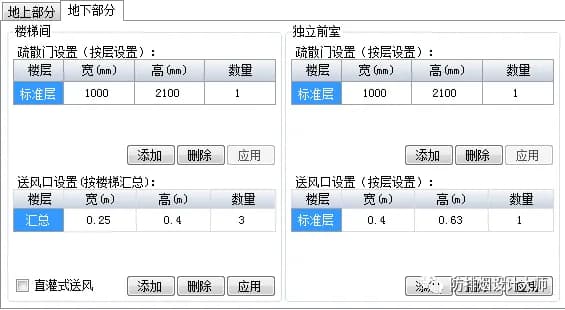

图2.5a 疏散门与送风口设置界面

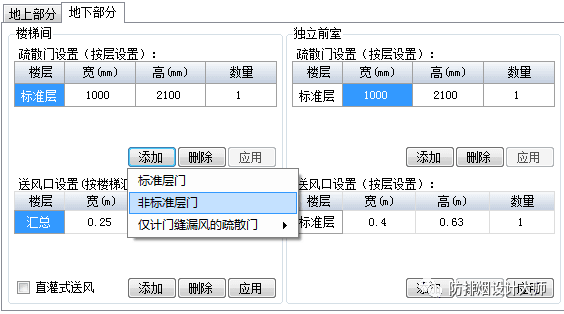

图2.5b 送风口自动生成功能

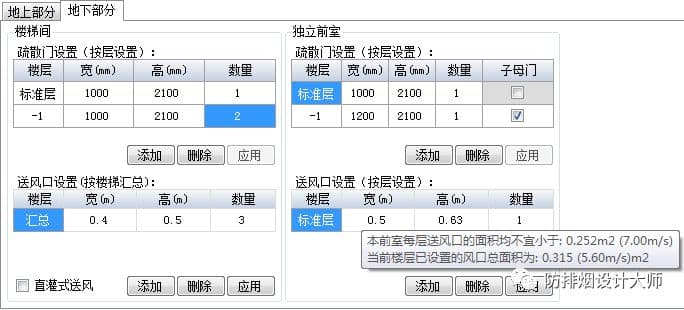

图2.5c 送风口设置示意

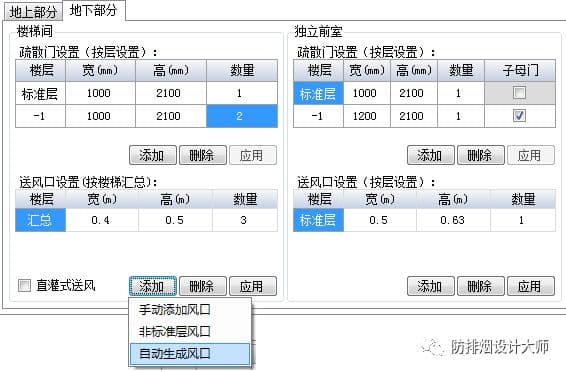

图2.5d 送风口远程编辑

此处给出防烟系统的完整计算结果，整个防烟系统的设置情况、送风口的设置信息、疏散门最大允许压力差的校验、送风量的计算步骤等信息均在计算书内体现。

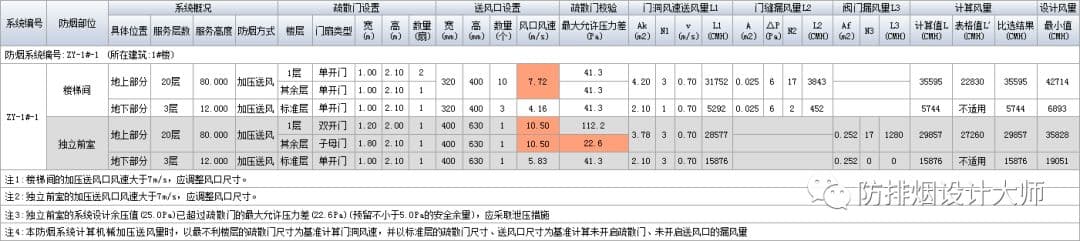

图2.6 防烟计算书输出范例

同一排烟系统内所有防烟分区的基本情况均在同一界面内显示。

主要功能：

• A.采用统一计算框架，系统类型（机械排烟、自然排烟）可一键切换
• B.结合不同分区的使用功能，软件自动检查其长度、面积是否符合规范要求
• C.根据所输入净高、面积和使用功能，自动计算其排烟量
• D.当同一防火分区内存在两个或两个以上净高小于6m的防烟分区时，软件会自动弹出提示
• E.提供批量修改功能（在防烟分区列表中鼠标右键单击，可打开相关菜单）

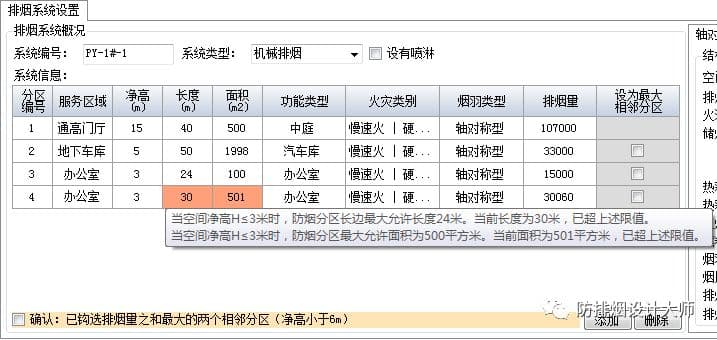

图2.7a 排烟系统设计界面

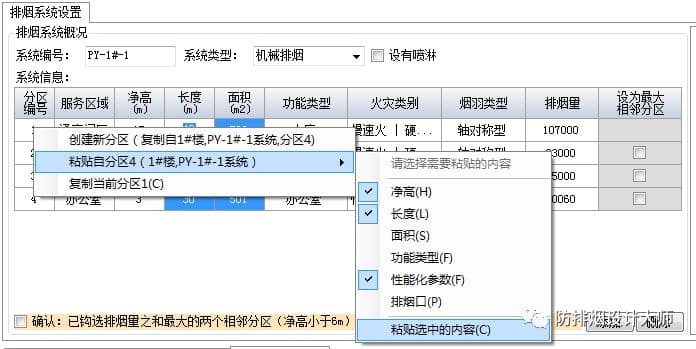

图2.7b 排烟分区批量修改功能

根据规范4.6.5条要求，本软件为中庭设计了专门的设置界面，可快速完成中庭排烟系统的参数设置和计算。

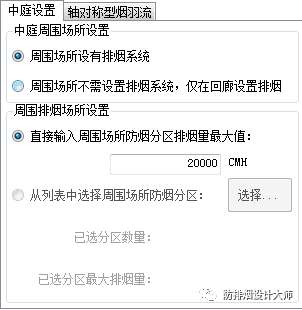

图2.8 中庭设置界面（规范4.6.5条）

输入主要结构参数后，软件会自动检查其储烟仓厚度、烟层与环境平均温差等是否满足规范要求，并给出提示。

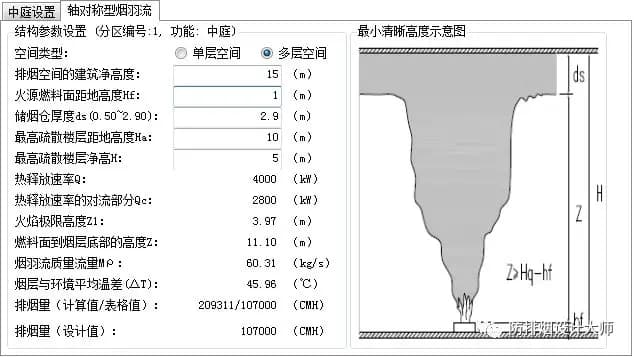

图2.9 轴对称型烟羽流设计界面

输入主要结构参数后，软件会自动检查其储烟仓厚度、烟层与环境平均温差等是否满足规范要求，并给出提示。

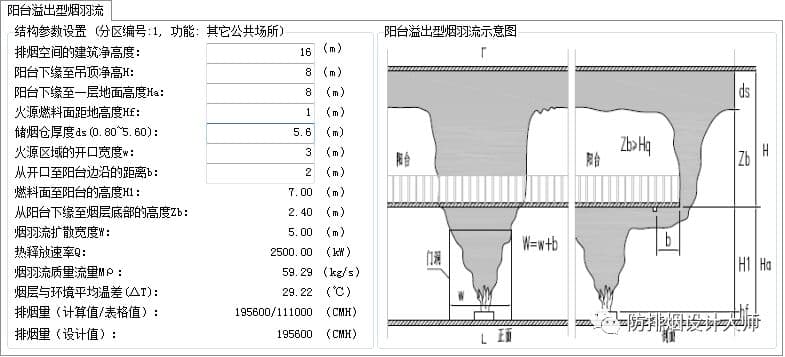

图2.10 阳台溢出型烟羽流设计界面

输入主要结构参数后，软件会自动检查其储烟仓厚度、烟层与环境平均温差等是否满足规范要求，并给出提示。

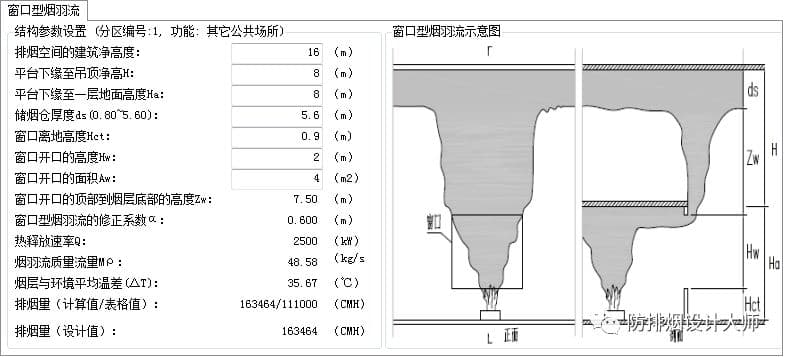

图2.11 窗口溢出型烟羽流设计界面

针对不同的防烟分区，软件提供不同的排烟口设计界面，以根据规范要求对排烟口的最大排烟量、风口风速进行自动校核。

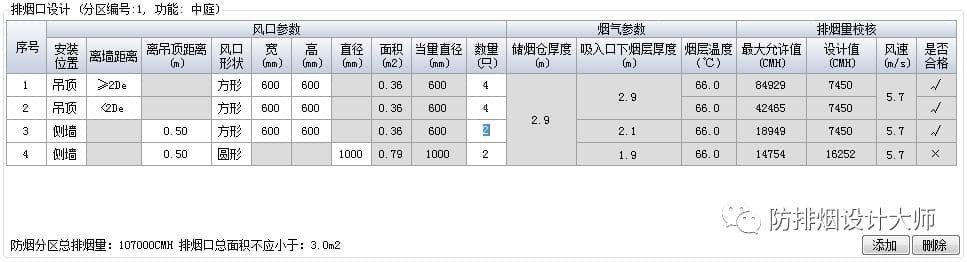

图2.12 机械排烟口设计界面

对于设置自然排烟的防烟分区，当该分区需进行性能化设计时，软件会自动提供排烟窗的设计入口，输入简单参数后，即会给出其所需自然排烟窗、自然补风口的最小面积。

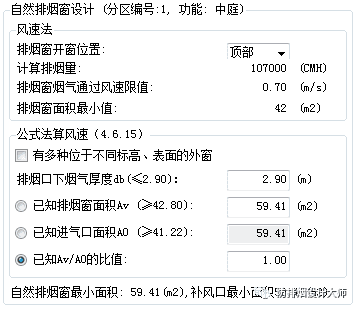

图2.13 自然排烟口设计界面

此处给出机械排烟系统的完整计算结果。当排烟系统内负担有两个或两个以上净高小于6m的场所，且用户未按规范4.6.4条第1款之要求人工指定同一防火分区中任意两个排烟量之和最大的相邻防烟分区时，软件会在计算书中以显著方式提醒用户。

同时，本软件亦会按规范4.6.4第1、2款之要求，在计算书中明确其系统排烟量的计算依据。

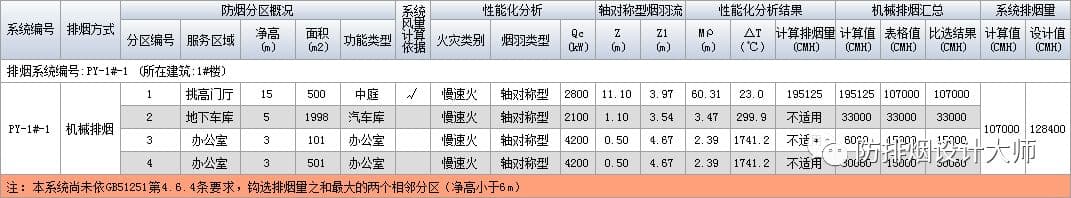

图2.14 机械排烟计算书

此处给出自然排烟系统的完整计算结果。

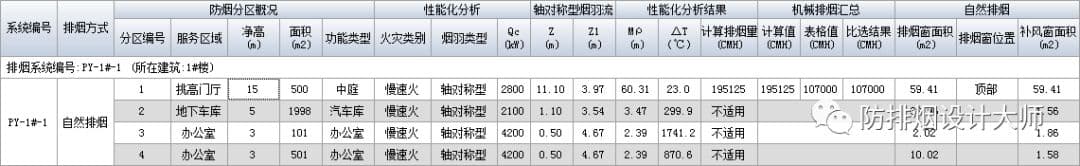

图2.15 自然排烟计算书

为增加软件使用的灵活性，本软件提供较为丰富的设置功能。

门洞风速法设置：

由于加压送风系统往往存在局部楼层疏散门设置与其它楼层不一致的情况，因此软件中提供两种加压送风量的计算方法：

• • 按最不利楼层的疏散门计算
• • 按最不利的相邻N1楼层的疏散门总面积计算（漏风门、漏风阀门相应地取除此N1楼层以外其余楼层的疏散门、阀门）

疏散门规格设置：

由于所有防火门均需获得国家强制性产品认证，因此本软件默认设置下，所有疏散门的宽、高尺寸均需满足 GBT5824-2008 之规定（在下拉列表中选择，列表可维护）。为便于增加软件使用灵活性，本软件亦提供手工输入任意尺寸疏散门的选项。

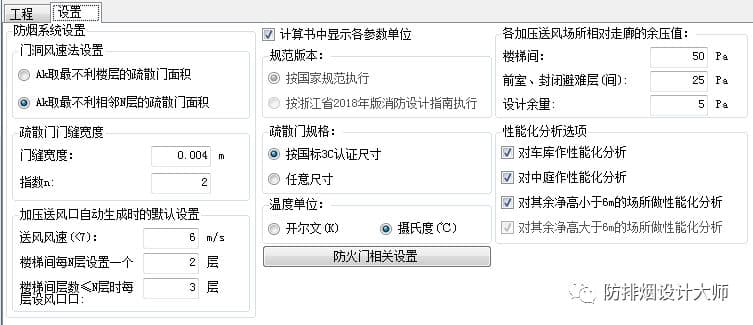

图2.16 软件设置界面

该窗口通过"工具"菜单打开，可设置防火门的相关参数。

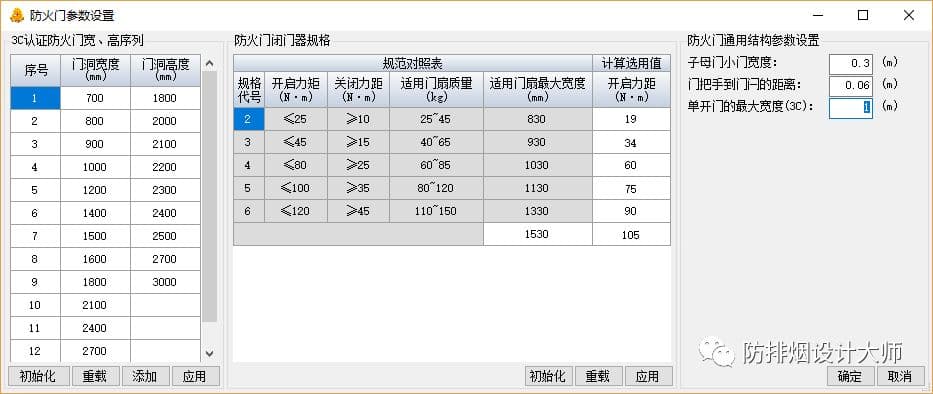

图2.17 防火门设置界面
